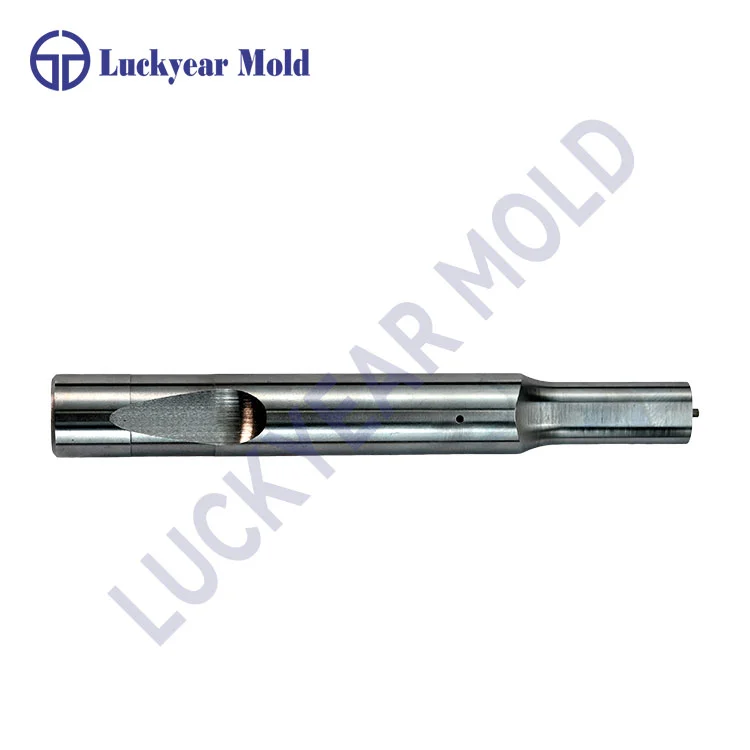

Прецизни перфоратори с топкаса специализирани инструментални компоненти, широко използвани в метално щамповане, изработка на матрици, машинна обработка и прецизно производство. Проектирани за точно позициониране и бърз монтаж, тези поансони използват механизъм със сферично заключване, за да задържат сигурно тялото на поансона на място, като същевременно позволяват бърза подмяна, когато се изисква поддръжка или промяна на инструментите.
В сравнение с традиционните фиксирани щанци, прецизните сферични щанци осигуряват по-добро удобство в производствени среди, където точността на инструментите, скоростта на смяна и постоянната производителност са важни.
Перфораторът с прецизна топка е вид сменяем компонент на перфоратор, който използва механизъм със заключваща топка, за да закрепи перфоратора в държач или фиксатор на перфоратор.
Заключващата система обикновено включва:
|
Компонент |
функция |
|
Тяло за удар |
Извършва операцията по рязане, формоване или щанцоване |
|
Механизъм за заключване на топката |
Фиксира перфоратора в държача |
|
Фиксатор/Държач |
Поддържа и позиционира удара |
|
Главен отдел |
Осигурява точно позициониране и справка за монтаж |
Дизайнът със сферично заключване позволява на операторите да монтират или премахват поансони бързо, без да разглобяват напълно инструменталната система.
Принципът на работа се основава на проста механична заключваща структура.
По време на монтажа:
Перфораторът се поставя в държача на перфоратора.
Заключващата топка се премества в позиция за задържане.
Топката се зацепва с жлеба на държача или заключващата зона.
По време на работа перфораторът се фиксира здраво.
Когато е необходима подмяна, поансонът може да бъде освободен и премахнат с подходящия инструмент, което намалява времето за престой по време на производството.
Съвременното производство изисква висока ефективност и постоянна точност. Перфораторите със заключване на сачми осигуряват няколко практически предимства.
1. По-бърза смяна на инструмента
При операциите по щамповане и формоване износването на поансона е нормално явление. Конструкцията за бърза смяна позволява на операторите да сменят по-бързо повредени или износени поансони.
Предимствата включват:
Намалено време за престой на машината
По-лесна поддръжка
Подобрена производствена ефективност
2. Подобрена точност на позициониране
Прецизното производство зависи от точното позициониране на щанцата.
Перфораторите са предназначени да осигурят:
Стабилен монтаж
Повтарящо се позициониране
Намалени грешки при подравняване
Това е особено важно за приложения, включващи тесни допуски.
3. Удобно управление на инструменти
Тъй като отделните поансони могат да се сменят поотделно, производителите не винаги трябва да сменят цял инструментален комплект.
Това помага за намаляване на разходите за поддръжка и опростява управлението на инвентара.
1. Метално щамповане
Щамповането на метал е една от основните области на приложение.
Използва се за:
Пробиване на дупки
Формоване на ламарина
Производство на компоненти
Производство на автомобилни части
Прецизните щанци помагат за поддържане на постоянни резултати по време на повтарящи се операции.
2. Производство на матрици
При производството на матрици и матрици точното позициониране на щанцата е от съществено значение.
Перфораторите за заключване на топка обикновено се използват в:
Прогресивни умира
Щампи за щамповане
Персонализирани системи за инструменти
3. Електроника и производство на малки компоненти
За индустрии, изискващи малки и точни части, прецизните щанци помагат за създаването на последователни характеристики.
Приложенията включват:
Електронни компоненти
Малки метални части
Прецизни скоби
4. Производство на машини
Различните механични компоненти изискват точни отвори и профили. Сменяемите щанцови системи помагат на производителите да поддържат производствена гъвкавост.
1. Материал и твърдост
Материалът на перфоратора влияе пряко върху издръжливостта и устойчивостта на износване.
Общите материали включват:
|
Материал |
Характеристики |
|
Инструментална стомана |
Добър баланс на здравина и издръжливост |
|
Бързорежеща стомана (HSS) |
По-висока устойчивост на износване за взискателни приложения |
|
Стомана от прахова металургия |
Подобрена производителност за производство на голям обем |
Правилният материал зависи от материала на детайла и производствените условия.
2. Точност на размерите
Прецизните щанци изискват точни размери, за да поддържат постоянни резултати от обработката.
Важните спецификации включват:
Диаметър на щанца
Дължина
Размери на главата
Ниво на толерантност
Повърхностно покритие
По-високата прецизност е особено важна за автоматизираните производствени линии.
3. Повърхностна обработка
Някои поансони получават повърхностна обработка за подобряване на експлоатационния живот.
Общите лечения могат да включват:
Твърдо покритие
Повърхностно втвърдяване
Полиране
Тези лечения могат да помогнат за намаляване на износването и триенето по време на повтарящи се операции.
Прецизни удари със заключване на топката срещу традиционни удари
|
Характеристика |
Удари за заключване на топката |
Традиционни фиксирани удари |
|
Скорост на замяна |
Бърза смяна |
Изисква повече разглобяване |
|
Поддръжка |
по-лесно |
По-отнемащо време |
|
Позициониране |
Повтаряща се точност |
Зависи от инсталацията |
|
Производствена ефективност |
Подходящ за честа смяна |
По-добре за фиксирани настройки |
|
Гъвкавост |
По-високо |
По-ниска |
Основното предимство на поансоните с топка е тяхната способност за бърза смяна.
Редовно проверявайте Wear
Непрекъснатите операции по щанцоване могат да причинят:
Износване на ръба
Повърхностно увреждане
Намалена производителност на рязане
Редовната проверка помага да се идентифицират нуждите от подмяна на ранен етап.
Поддържайте инструментите чисти
Прахът, металните стърготини и остатъците могат да повлияят на точността на монтажа. Поддържането на перфоратора и държача чисти помага за поддържане на стабилна работа.
Използвайте подходящо съхранение
Съхранявайте ударите по организиран начин, за да предотвратите:
Повърхностни драскотини
Смесване на различни спецификации
Случайна повреда
В кои индустрии се използват прецизни перфоратори?
Те обикновено се използват в щамповането на метали, автомобилостроенето, производството на електроника, производството на матрици и индустриите за прецизна обработка.
Сменяеми ли са перфораторите за топка?
да Техният дизайн за бърза смяна е специално разработен за лесна подмяна, когато е необходима поддръжка.
Защо да изберете щанци за заключване на топка вместо стандартни щанци?
Те предлагат по-бърза подмяна, по-лесна поддръжка и последователно позициониране, което ги прави подходящи за производствени среди, изискващи честа смяна на инструментите.
Колко дълго може да издържи перфораторът на топката?
Експлоатационният живот зависи от фактори като материал, твърдост на детайла, работни условия, смазване и практики за поддръжка.
